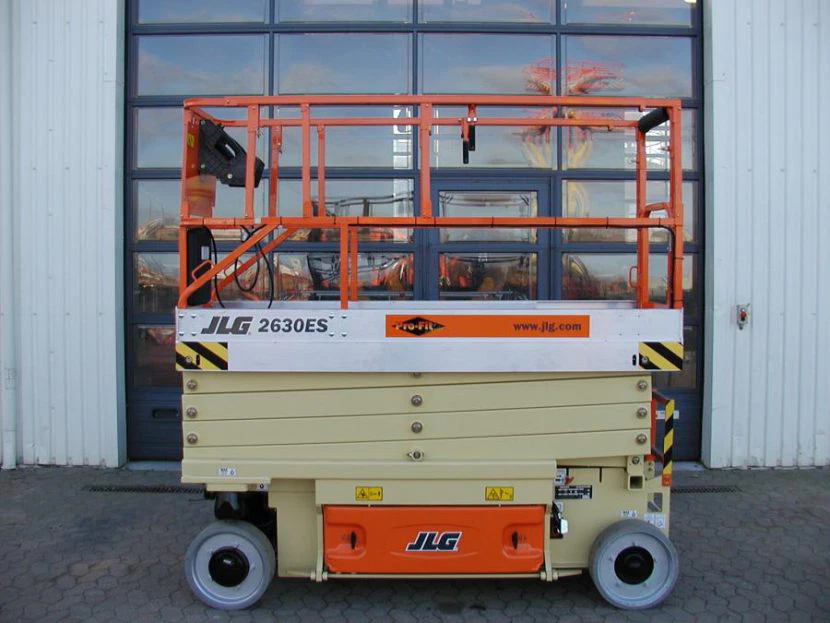

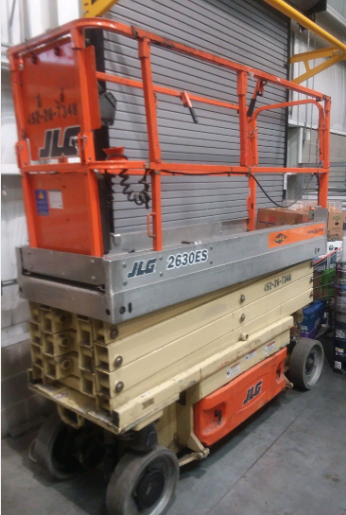

JLG 2630ES Spec Sheet
Quick-reference specifications for the JLG 2630ES. Includes extracted performance, dimensions, capacities, and other details found in the source PDF.
F. MAX PLATFORM HEIGHT: 25.5 ft in
B. OVERALL WIDTH: 2.5 ft in
OPERATING WEIGHT: 4751 lb
MAX PLATFORM WEIGHT CAPACITY: 800.3 lb
BHESPECS note: Specs can vary by configuration, serial range, and market. Always confirm against the machine data plate and the source PDF.
Performance
| F. MAX PLATFORM HEIGHT | 25.5 ft in |
|---|---|
| MAX PLATFORM HEIGHT | 25.5 ft in |
| TURNING RADIUS | 6.8 ft in |
Dimensions
| A. OVERALL LENGTH | 7.5 ft in |
|---|---|
| B. OVERALL WIDTH | 2.5 ft in |
| C. HEIGHT W/ RAILS | 7.2 ft in |
| D. WHEELBASE | 6.2 ft in |
| E. GROUND CLEARANCE | 3.5 in |
| G. PLATFORM WIDTH | 29.9 in |
| H. PLATFORM LENGTH | 90.6 in |
| J. HEIGHT OF RAILS | 3.6 ft in |
| PLATFORM LENGTH | 90.6 in |
| PLATFORM WIDTH | 29.9 in |
| HEIGHT OF RAILS | 3.6 ft in |
| OVERALL LENGTH | 7.5 ft in |
| OVERALL WIDTH | 2.5 ft in |
| HEIGHT W/ RAILS | 7.2 ft in |
| WHEELBASE | 6.2 ft in |
| GROUND CLEARANCE | 3.5 in |
Weights & Electrical
| SYSTEM VOLTAGE | 24 V |
|---|---|
| BATTERY AMP HOURS | 200 |
| CHARGER AMPS | 20 amps |
| OPERATING WEIGHT | 4751 lb |
| MAX PLATFORM WEIGHT CAPACITY | 800.3 lb |
Powertrain & Systems
| TIRE SIZE | 16×5 |
|---|
Hydraulics & Capacities
| HYDRAUILC SYSTEM FLUID CAPACITY | 1.2 gal |
|---|
